34DO-B6C-T,34BO-B6C-T,24BO-B6C-T,24DO-B6C-T,34EO-B6C-T,23DO-B6C-T,

24DM-B10C-TZY1,34DM-B10C-TZY1,24DM-B10C-TZZY1,電磁換向閥
34DM-B10C-TZZY1,24DM-B10C-TY1,34DM-B10C-TY1,電磁換向閥
24EM-B10C-TZY1,34EM-B10C-TZY1,24EM-B10C-TZZY1,電磁換向閥
34EM-B10C-TZZY1,24EM-B10C-TY1,34EM-B10C-TY1,電磁換向閥
24BM-B10C-TZY1,34BM-B10C-TZY1,24BM-B10C-TZZY1,電磁換向閥
34BM-B10C-TZZY1,24BM-B10C-TY1,34BM-B10C-TY1,電磁換向閥

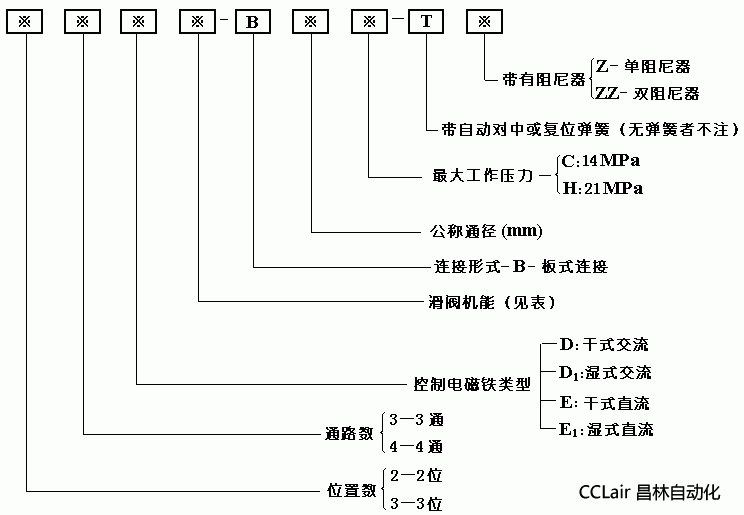

型號意義

技術(shù)規(guī)格

型 號	通 徑 /mm	壓力 /MPa	流量 /（L/min)	允許背壓 /MPa	電源電壓 /V	質(zhì)量 /kg
	6	14	7	<6.3	交流110， 220， 380	4
34D※-B6C-T※	6	14	7	<6.3		5
24D※-B10H-※※	10	21	30	<7		4.7
	10	21	30	<7		4.7
34D※-B10H-T※	10	21	30	<7		5.7
24D1※-B10H※※	10	21	30	<6.3		5.7
34D1※-B10H-T※	10	21	30	<6.3		5.7
24E1※-B10H-※※	10	21	30	<6.3	直流 24，12，110	4.7
34E1※-B10H-T※	10	21	30	<6.3		5.7
生產(chǎn)廠	-

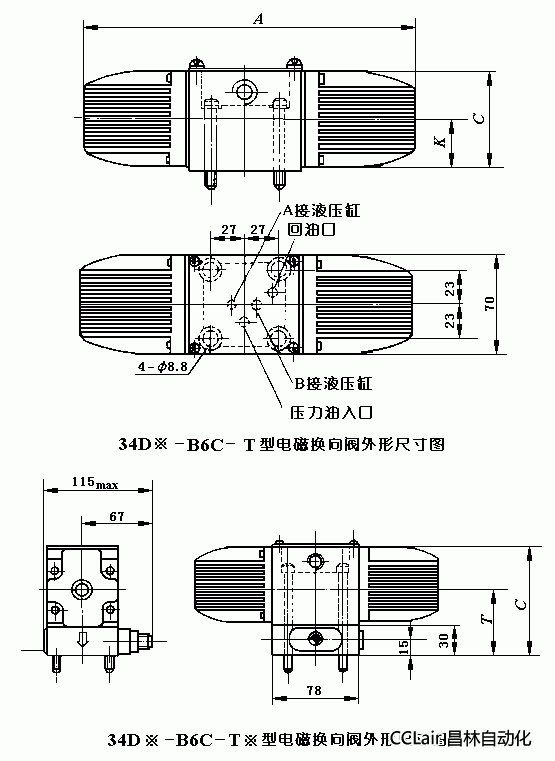

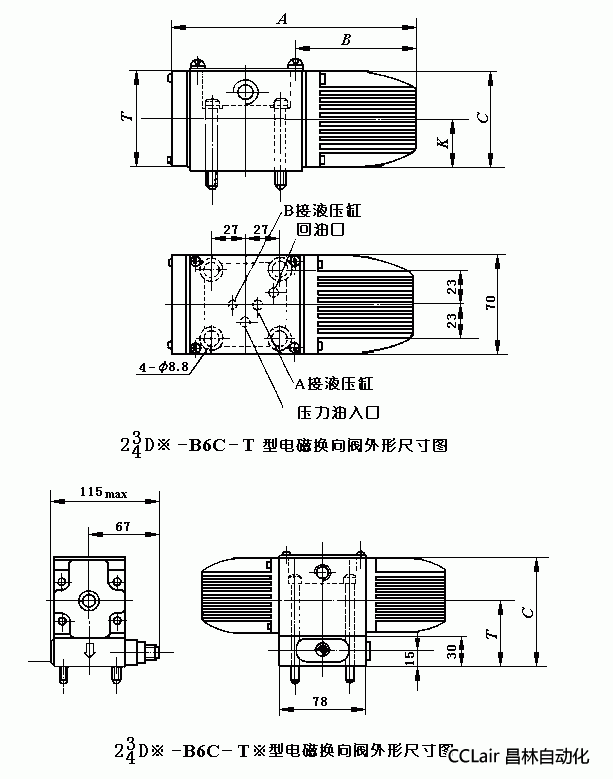

外形尺寸

　

型 號	尺寸/mm
	A	B	C	K	T
	189	133	74	36	52
	-	-	104	-	66
34D※-B6C-T	266	-	74	36	52
34D※-B6C-T※	-	-	104	-	66

型號	尺寸/mm
	A1	A2	A3	B1	B2	B3	C1	C2	C3	S1	S2	S3	S4	S5	S6	S7	T1	T2	T3	T4	T5	K
34D※-B10H-T	92	-	280	-	70	-	75	-	86	19	3	17	27	37	51	54	12	6.5	21.5	32.5	46	35
24D※-B10H
		211	-
34D※-B10H-TZZ		-	280	7		109		105	116
34D※-B10H-TZ				5		107
				5		107
24D※-B10H-ZZ				7		109
24D※-B10H-TZ		211	-	5		107

型號	尺寸/mm
	A1	A2	A3	B1	B2	B3	C1	C2	C3	S1	S2	S3	S4	S5	S6	S7	T1	T2	T3	T4	T5	K
34※1-B10H-T	92	-	272	-	70	-	103	-	114	19	3	17	27	37	51	54	12	6.5	21.5	23.5	46	35
24※1-B10H
24※1※-B10H-T		192	-
34※1※-B10H-TZZ		-	272	7		109		133	144
34※1※-B10H-TZ				5		107
24※1-B10H-Z				5		107
24※1-B10H-ZZ				7		109
24※-B10H-TZ		192	-	5		107
24※1※-B10H-TZZ				7		109

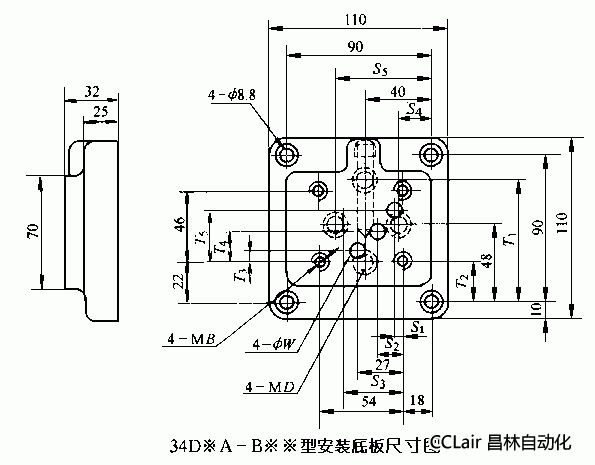

安裝底板

型 號	尺寸/mm
	D	ΦW	S1	S2	S3	S4	S5	T1	T2	T3	T4	T5
34D※A-B6C	14×1.5	6.5	4	18	36	18	59	75	26	9	23	31
34D※A-B10H	18×1.5	10	3	17	37	16	62	76	20	6.5	21.5	32.5
