點擊圖片查看原圖多管式油冷卻器KMCL系列性能
1、傳熱確實，冷卻效果最佳：本冷卻器采用多管式（MULTI-TUBE），冷卻面積大，冷卻效果最佳。
2、冷卻面積十足：本冷卻器所用之銅管數目，為鐵管式及滾牙狀管式之3倍以上，冷卻面積系銅管表面積計算，故冷卻面積十足。
3、冷卻管材料最適散熱：采用純紅銅管（Cut99.9%~JIS H3601）熱傳導率0.95以上，非一般的青銅管、青白銅管或其他材質之管材所可比擬，同時考慮到強度與效率，本冷卻器采用B種無縫鋼管，側蓋亦選用特殊鑄鐵。
4、防銹、防漏裝置，管板與本體一體化，冷卻管與管板系以軟焊方式接合，確實緊密，制作中施以耐壓及氣密實驗?？梢悦庥谟团c水混合的困擾，在兩側側蓋，本附有亞鉛棒（鋅棒），可以中和水中之氧離子，避免本體及冷卻管之銹蝕。
多管式油冷卻器KMCL系列型號說明
| KMCL | -4 | Y | 12 | - | - | |
| 系列號碼 | 本體規格 | 冷卻管外徑 | 散熱面積 | 接續型式 | 用途 | |
| 多管式油冷卻器 | 3：3" 4：4" 5：5" |
6：6" 8：8" 10：10" |
Y：10mm | 請洽詢 | 無標記：接管型（標準型） F： 法蘭型 |
-：淡用水 B：海用水 |
多管式油冷卻器KMCL系列選用參考表
| 型號 MODEL |
油出入口 |
水出入口 WATER RORTS |
參考流量范圍 REFET FLOW RANGE |
散熱面積 HEAT TRANS AREA M2 |
重量 WEIGHT(KG) |
| 3Y04 | PT3/4" | PT3/4" | 60 | 0.39 | 9.5 |
| 3Y06 | PT3/4" | PT3/4" | 100 | 0.58 | 12.0 |
| 4Y08 | PT1 1/4" | PT3/4" | 150 | 0.80 | 18.0 |
| 4Y12 | PT1 1/4" | PT3/4" | 250 | 1.22 | 23.0 |
| 4Y20 | PT1 1/2" | PT3/4" | 350 | 1.92 | 30.0 |
| 5Y30 | PT2" | PT1 1/4" | 600 | 3.03 | 41.0 |
| 5Y40 | PT2" | PT1 1/4" | 850 | 3.94 | 52.0 |
| 6Y20 | PT1" | PT1" | 350 | 2.0 | 36.0 |
| 6Y50 | PT2" | PT2" | 1000 | 4.84 | 60.0 |
| 6Y60 | PT2" | PT2" | 1200 | 5.97 | 70.0 |
| 8Y80 | PT2" | PT2" | 1500 | 7.83 | 100 |
| 8Y100 | PT2 1/2" | PT2" | 2000 | 10.32 | 120 |
| 10Y80 | PT2" | PT2" | 1600 | 7.83 | 135 |
| 10Y100 | PT2 1/2" | PT2" | 2100 | 10.32 | 163 |
| 10Y145 | PT2 1/2" | PT2" | 2300 | 14.5 | 180 |
| 10Y200 | PT3" | PT2" | 2600 | 20.0 | 230 |
多管式油冷卻器KMCL系列選用參考表
| 冷卻器規格 | 3Y04 | 3Y06 | 4Y08 | 4Y12 | 4Y20 | 5Y30 | 5Y40 |
| 有熱源者 | 5HP(3.7kw) | 10HP(7.5kw) | 15HP(11.2kw) | 20HP(15.0kw) | 30HP(22.4kw) | 50HP(38.3kw) | 60HP(44.8kw) |
| 無熱源者 | 7.5HP(5.6kw) | 15HP(11.2kw) | 20HP(15.0kw) | 25HP(18.6kw) | 40HP(30.0kw) | 60HP(44.8kw) | 75HP(56.0kw) |

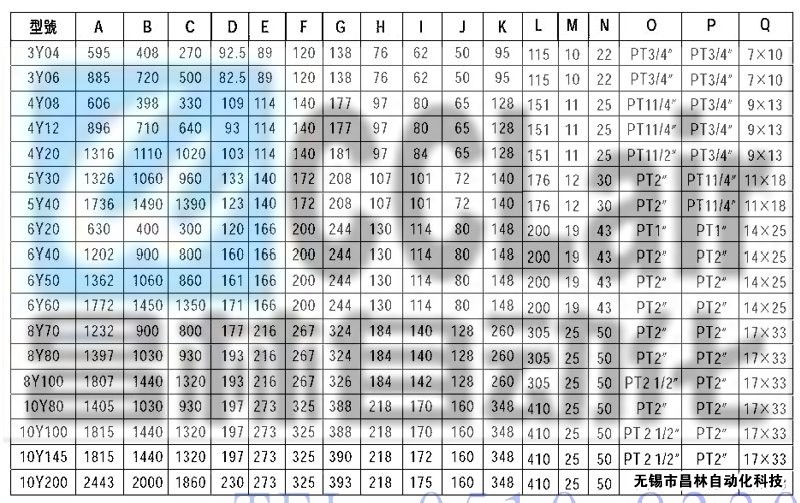

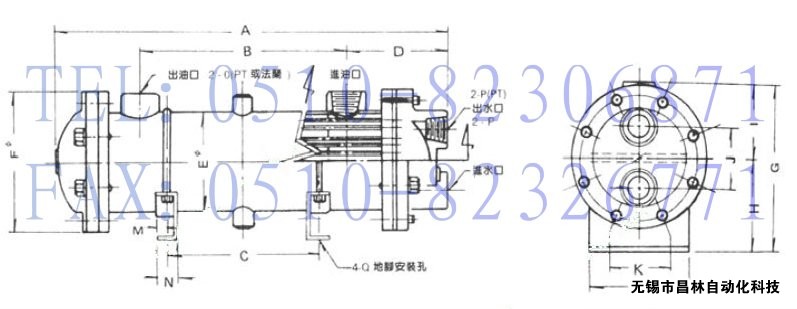

多管式油冷卻器KMCL系列尺寸圖
