點擊圖片查看原圖DJF-400,BF2-4Q4,變壓器風扇
1. 產品概述
1.1 BF系列變壓器風扇適用于大中型變壓器的冷卻系統，它是依據機械行業標準JB/T9642-1999《變壓器風扇》等標準設計制造的，該產品吸取了國內外同類產品的優點，具有優良的空氣動力性能和噪聲低、效率高、防護分級高、安全可靠等特點，是目前國內先進的變壓器專用風扇。
變壓器風扇由單級軸流式葉輪和專用電動機構成。葉片為等厚板形和機翼形。電動機采用進口低噪聲軸承，軸端采用特殊防水結構，止口等部位涂609#高分子液態密封膠密封，具有良好的防護作用，電動機外殼防護分級為IP55，適用于戶外使用。
2. 型號說明
2.1 型號含義
2.2 代號含義
|
代號 |
吹風方向 |
環境代號 |
|||
|
Q |
H |
W |
TH |
TA |
|
|
含義 |
前吹(空氣由電動機流向葉輪) |
后吹(空氣從葉輪流向電動機) |
一般地區(略) |
濕熱帶 |
干熱帶 |
3. 環境條件
3.1 周圍空氣溫度：－40℃～75℃
3.2 空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。
3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。
3.4 太陽輻射最大強度：0.98KW/m2。
3.5 最大降雨強度：50mm/10min。
3.6 砂塵、冰、雪、霜、露：有。
3.7 電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。
3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。
4. 訂貨說明
4.1訂貨時請?jiān)敿?xì)說明產品型號、技術參數及安裝結構型式等。
4.2訂購配件時請說明整機型號與配件名稱及規格。
4.3本說明書中產品技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。
4.4如有特殊要求，經雙方協商后，可供應特殊規格型號產品。
附表一:BF系列變壓器風扇產品型號與技術參數
|
序號No. |
型 號 Type |
葉輪直徑 mm |
同步轉速 |
風量 m3/h |
全壓 Pa |
電流 A |
電壓 V |
頻率 Hz |
功率 kW |
噪聲 dB(A) |
重量 kg |
|
01 |
DJF-400 |
Φ410 |
1500 |
4200 |
103 |
0.81 |
380 |
50 |
0.25 |
74 |
16 |
|
02 |
BF2-4Q4 |
Φ390 |
1500 |
4100 |
85 |
0.65 |
380 |
50 |
0.18 |
74 |
8 |
|
03 |
BF2-4Q4 |
Φ410 |
1500 |
4200 |
103 |
0.81 |
380 |
50 |
0.25 |
74 |
12 |
|
04 |
BF-5Q4 |
Φ500 |
1500 |
5600 |
144 |
1.24 |
380 |
50 |
0.40 |
75 |
17 |
|
05 |
BF-5H4 |
Φ500 |
1500 |
5600 |
144 |
1.24 |
380 |
50 |
0.40 |
75 |
17 |
|
06 |
BF2-5Q4 |
Φ500 |
1500 |
5600 |
144 |
1.10 |
380 |
50 |
0.37 |
75 |
13 |
|
07 |
BF2-5Q4 |
Φ500 |
1500 |
7000 |
185 |
1.50 |
380 |
50 |
0.55 |
75 |
14 |
|
08 |
BF2-5H4 |
Φ500 |
1500 |
7000 |
185 |
1.50 |
380 |
50 |
0.55 |
75 |
14 |
|
09 |
BF2-6Q6 |
Φ600 |
1000 |
6240 |
118 |
2.00 |
380 |
50 |
0.75 |
75 |
55 |
|
10 |
BF2-6.3Q6 |
Φ630 |
1000 |
7500 |
176 |
2.00 |
380 |
50 |
0.75 |
72 |
52 |
|
11 |
BF2-6.3Q6 |
Φ626 |
1000 |
7500 |
176 |
2.00 |
380 |
50 |
0.75 |
72 |
52 |
|
12 |
BF2-7Q6 |
Φ700 |
1000 |
13500 |
98 |
2.30 |
380 |
50 |
0.75 |
79 |
46 |
|
13 |
BF2-7.5Q6 |
Φ750 |
1000 |
14200 |
150 |
4.00 |
380 |
50 |
1.50 |
76 |
38 |
|
14 |
BF5-7.56Q8 |
Φ756 |
750 |
14000 |
130 |
2.40 |
380 |
50 |
0.75 |
67 |
45 |
|
15 |
BF2-8Q6 |
Φ800 |
1000 |
16000 |
216 |
3.80 |
380 |
50 |
1.50 |
75 |
49 |
|
16 |
BF3-8Q6 |
Φ800 |
1000 |
16000 |
216 |
3.80 |
380 |
50 |
1.50 |
75 |
48 |
|
17 |
BF4-8Q6 |
Φ800 |
1000 |
16000 |
160 |
4.00 |
380 |
50 |
1.50 |
76 |
48 |
|
18 |
BF2-9Q6 |
Φ900 |
1000 |
16000 |
216 |
4.00 |
380 |
50 |
1.50 |
77 |
49 |
|
19 |
BFJ-7.56Q6 |
Φ756 |
1000 |
14200 |
120 |
2.90 |
380 |
50 |
1.10 |
74 |
37 |
|
20 |
BFJ-8.5Q6 |
Φ850 |
1000 |
22500 |
216 |
6.50 |
380 |
50 |
2.20 |
80 |
101 |
|
21 |
BFJ-8.5Q8 |
Φ850 |
750 |
17000 |
130 |
6.10 |
380 |
50 |
1.70 |
80 |
101 |

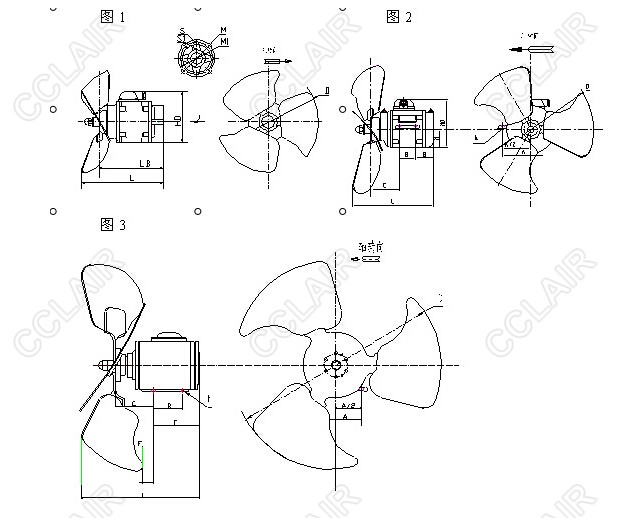

附表二:BF系列變壓器風扇安裝尺寸
|
序號 |
型 號 |
D |
M |
M1 |
S |
S1 |
L |
LB |
HD |
備注 |
|
01 |
DJF-400 |
φ410 |
φ65 |
φ105 |
4-M10 |
4-M8 |
300 |
230 |
170 |
圖1 |
|
02 |
BF2-4Q4 |
φ390 |
φ65 |
φ105 |
4-M10 |
4-M8 |
220 |
155 |
125 |
圖1 |
|
03 |
BF2-4Q4 |
φ410 |
φ65 |
φ105 |
4-M10 |
4-M8 |
300 |
225 |
175 |
圖1 |
|
序號 |
型 號 |
A |
B |
C |
D |
E |
H |
K |
L |
HD |
備注 |
|
04 |
BF -5Q4 |
170 |
50 |
102 |
φ500 |
125 |
0 |
4-φ12 |
330 |
175 |
圖2 |
|
05 |
BF -5H4 |
170 |
50 |
102 |
φ500 |
125 |
0 |
4-φ12 |
330 |
175 |
圖2 |
|
06 |
BF2-5Q4 |
170 |
50 |
102 |
φ500 |
75 |
0 |
4-φ12 |
285 |
175 |
圖2 |
|
07 |
BF2-5Q4 |
||||||||||
|
08 |
BF2-5H4 |
170 |
50 |
102 |
φ500 |
75 |
0 |
4-φ12 |
285 |
175 |
圖2 |
|
09 |
BF2-6Q6 |
240 |
100 |
170 |
φ600 |
68 |
0 |
4-φ15 |
450 |
250 |
圖3 |
|
10 |
BF2-6.3Q6 |
216 |
100 |
116 |
φ630 |
79 |
112 |
4-φ15 |
425 |
257 |
圖3 |
|
11 |
BF2-6.3Q6 |
216 |
100 |
116 |
φ626 |
79 |
112 |
4-φ15 |
425 |
257 |
圖3 |
|
12 |
BF2-7Q6 |
140 |
100 |
110 |
φ700 |
65 |
90 |
4-φ15 |
410 |
175 |
圖3 |
|
13 |
BF2-7.5Q6 |
160 |
140 |
80 |
φ750 |
70 |
90 |
4-φ10 |
455 |
200 |
圖3 |
|
140 |
125 |
80 |
φ750 |
70 |
90 |
4-φ10 |
430 |
245 |
圖3 |
||
|
14 |
BF5-7.56Q8 |
140 |
125 |
88 |
φ756 |
82 |
90 |
4-Φ13 |
430 |
245 |
圖3 |
|
15 |
BF2-8Q6 |
216 |
125 |
170 |
φ800 |
70 |
112 |
4-φ15 |
475 |
257 |
圖3 |
|
16 |
BF3-8Q6 |
160 |
140 |
140 |
φ800 |
65 |
100 |
4-φ15 |
455 |
200 |
圖3 |
|
17 |
BF4-8Q6 |
160 |
140 |
140 |
φ800 |
65 |
100 |
4-φ15 |
455 |
200 |
圖3 |
|
18 |
BF2-9Q6 |
160 |
140 |
140 |
φ900 |
65 |
100 |
4-φ15 |
455 |
200 |
圖3 |
|
216 |
125 |
170 |
φ900 |
70 |
112 |
4-φ15 |
475 |
257 |
圖3 |
||
|
19 |
BFJ-7.56Q6 |
140 |
125 |
110 |
φ756 |
70 |
90 |
4-φ13 |
440 |
175 |
圖3 |
|
20 |
BFJ-8.5Q6 |
216 |
178 |
94 |
φ850 |
70 |
132 |
4-φ15 |
467 |
320 |
圖3 |
|
21 |
BFJ-8.5Q8 |
216 |
178 |
94 |
φ850 |
70 |
132 |
4-φ15 |
467 |
320 |
圖3 |
