公稱通徑mm

20

25

32

40

50

65

80

100

125

150

200

250

300

400

閥座通徑mm

20

26

32

40

50

66

80

100

125

150

200

250

300

額定流量系數kv


6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

2700

公稱壓力(MPa)

0.6,1.6， 2.5， 4.0， 6.4

行程

10

16

25

40

60

100

流量特性

直線，等百分比，快開

工作溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭尺寸

符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產

閥體材質

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

閥芯材質

1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti

閥體型式

直通雙座鑄造球型閥

上閥蓋型式

普通式(常溫)，熱片式(中溫)，長頸式(低溫)

閥體允許壓差

≤公稱壓力

4.0

3.4

配用電動執
行機構型號

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-08


361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

 ZDLN電子式電動雙座調節閥性能

1、執行機構主要技術參數

型號

額定輸出力N

速度mm/s

技術參數

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08
361LXA-08

1000

800
800

0.25

4.2
4.2

電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪


電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄

202

361LSA-20
361LXA-20

2000

2000
2000

0.50

2.1
2.1

204

361LSB-30
361LXB-30

4500

3000
3000

0.50

3.5
3.5

208

361LSB-50
361LXB-50

8000

5000
5000

1.00

1.7
1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.0

2電子式電動雙座調節閥性能指標、 ZDLN

項目

指標值

基本誤差％

配3610L±2.5； 帶定位器 ±1.0

回差％

配361L ±2.0； 配PSL±1.0

死區％

1.0

始終點偏差％

電開

始點

±2.5

終點

±2.5

電關

始點

±2.5

終點

±2.5

可調范圍

50：1

額定行程偏差％

2.5

泄量量L/H

符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

3電子式電動雙座調節閥允許壓差、 ZDLN

公稱通徑

25

40

50

65

80

100

150

200

250

300

閥座直徑

25

32

40

50

65

80

100

125

150

200

250

300

執行機構

允許壓差△P(MPa)

配PSL

PSL202

6.4

6.4

6.4

5.1

PSL204

6.4

6.4

5.62

PSL208

6.4

5.31

3.97

PSL320

6.4

4.14

配361L

361LSA-20

6.4

6.4

6.4

6.4

361LSB-50

6.4

6.4

6.25

361LSC-65

6.4

4.23

3.23

361LSC-99

3.31

2.07

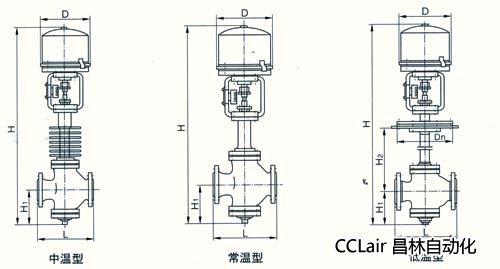

公通徑

25

32

40

50

65

80

100

125

150

200

250

300

L(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

670

770

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

740

805

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

750

820

H1(mm)

117

120

139

144

188

208

220

268

278

320

441

503

配PSL

H(mm)

普通型

907

910

955

960

1112

1122

1134

1213

1223

1265

1813

1889

散熱片型

1037

1040

1085

1090

1275

1285

1297

1412

1422

1464

1058

2134

D(mm)

176

225

重量(KG)

22.5

24.5

35.5

39.5

72

85

122

181

237

378

680

840

配361L

H(mm)

普通型

670

673

840

845

1037

1047

1059

1293

1303

1345

1538

1614

散熱片型

800

803

970

975

1200

1210

1222

1492

1502

1544

1783

1859

D(mm)

225

310

重量(KG)

30

32

51

55

87

100

137

194

250

391

720

880
