產品概述

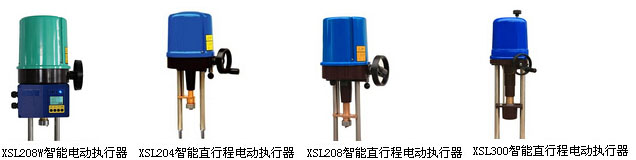

XSL系列電動執行器是電動單元組合儀表DDZ系列中的執行單元產品之一，執行機構與調節閥本體構成電動調節閥，是工業過程測量和控制的系統中執行調節機構?？梢詮V泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控、輕工等各行業中。它以220V（110V、380V）交流電源、24V直流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出力矩達25000N.2、性能特點和工作原理
2.1 性能特點
多種工作組態選擇，靈活方便；
控制信號：電流信號（4~20mA或其它非標信號）
電壓信號（0-10V或其它非標信號）
可進行正反作用選擇，輕松實現分程控制模式。
輸出信號：電流信號（4~20mA或其它非標信號）
電壓信號（0-10V或其它非標信號）
通信接口：RS485 / HART / FF/
流量特性：線性、快開、慢開、自定義
閥門作用方向：正、反作用選擇
中英文液晶顯示：菜單操作，人機交互更加人性化；使用更簡單；
行程自整定：創新了機械設計，行程位置調節簡便快捷，輸入信號與行程關系自適應整定，滿足不同行程閥門的需要；
自診斷功能：執行器在運行過程中自動記錄工作參數。當執行器發生故障時，主控模塊及時發現并報警，故障顯示在液晶顯示屏上，并通過開關信號傳遞給控制中心；
操作更加簡便：創新了結構設計，主控電路模塊外接，無需打開機殼就能方便操作。遠程控制/就地控制按鍵切換。手動操作更加輕松，手輪安全可靠、省力、體積小；不通電時，扳動離合器手柄可進行手動操作；通電時，離合器自動復位；
控制電路更加可靠：電機驅動采用無觸點控制，無火花，壽命長；寬電源適應范圍，380V電源機型相位自適應，用戶無需擔心相位接錯；電路模塊全數字控制，無機械電位器的存在，用戶不用擔心機械振動和運輸對產品精度的影響；采用先進的抗干擾技術，即使惡劣環境也從容應對，全新的“看門狗”技術遠離“死機”的困擾；
執行器運動方向反轉延時保護，動力傳動部件壽命更長；
更低的工作噪音。
2.2 工作原理
XSL系列智能直行程電動執行機構的工作原理如圖1所示。采用單片微處理器和外圍芯片組成智能化的控制單元，接收標準4-20mA直流信號(或電壓信號)，經信號調理及A/D轉換送至微處理器，微處理器將處理后的數據送至LCD顯示調節結果，運算處理后產生的控制信號驅動電機，變速后帶動傳動絲桿，產生機械行程，經位置檢測饋送至微處理器進行數據處理，完成“信號與位置”對應關系的動作。
此外，系統還具有通信功能，可以接收上位機的指令，進行遠程數字控制。在智能控制器面板上進行操作，通過菜單和按鈕還可實現執行機構就地控制。本系統還具有故障報警和獨立的模擬量4-20mA位置反饋輸出。
3、主要技術參數
3.1 行程： XSL202、XSL204: 0-50mm；
XSL208、XSL210: 0-60mm；
XSL312、XSL325: 0-100mm;
3.2 電源： 單相交流110V 50Hz/60Hz
單相交流220V 50Hz/60Hz
三相交流380V 50Hz/60Hz
直流24V
3.3 輸入信號：電流信號（4~20mA或其它非標信號），輸入阻抗250Ω
電壓信號（0-10V或其它非標信號），輸入阻抗>50KΩ
3.4 輸出信號：電流信號（4~20mA或其它非標信號），負載阻抗最大750Ω
電壓信號（0-10V或其它非標信號），負載阻抗>10KΩ
3.5 通信接口：RS485 / HART / FF/PROFIBUS（可選項）
3.6 分辨率： 最小1/1,000，電路A/D轉換器12位
3.7 控制精度：±0.5%～±1.5%（可能隨安裝條件不同而不同，以額定行程的百分?jǐn)?shù)表示）
3.8 回差調節：0.1%～5.0%
3.9 環境溫度：-10℃～60℃
3.10環境濕度：最大90%RH（不凝結）
3.11絕緣強度：1500V AC 1分鐘（輸入對輸出，電源對地）
3.12絕緣電阻：a）輸入端子與機殼間≥20MΩ。
b）輸入端子與電源端子間≥50MΩ。
c）電源端子與機殼間≥50MΩ
3.13 保護等級：IP67
3.14 防爆等級：詳見選型表
3.15 電纜接口：2-PF 3/4”
3.16震動或沖擊：（X，Y，Z） 10g，0.2 ～34Hz，30分鐘
3.17 其它參數：詳見選型表
執行機構的外形尺寸表
| 型 號 | 外 型 尺 寸 | ||||||||||||
| A | B | C | D | E | F | H | O | L | M | P | R | M1 | |
| XSL201 | 460 | 235 | 115 | 35 | 20 | 50 | φ16 | φ100 | 100 | M16 | φ20 | φ177 | M10 |
| XSL202 | |||||||||||||
| XSL204 | |||||||||||||
| XSL208 | 485 | 235 | 108 | 35 | 20 | 50 | φ16 | φ100 | 100 | M16 | φ20 | φ182 | M12 |
| XSL210 | |||||||||||||
| XSL312 | 717 | 449 | 170 | 45 | 25 | 100 | φ20 | φ120 | 155 | M20 | φ32 | φ228 | M16*1.5 |
| XSL314 | |||||||||||||
| XSL316 | |||||||||||||
| XSL320 | |||||||||||||
| XSL325 | |||||||||||||
| 型 號 | 推力 | 速度 | 行程 | 電源 | 功耗 | 電機 | 手動操作 | 控制信號 | 重 量 |
| KN | mm/s | mm | V | W | 保護 | K g | |||
| XＳＬ２０１ | 1 | 0.4-1.2 | 50 | ①220V AC ②380V AC ③24V DC ④其他 |
6 | 過熱保護 | 有 | ①4-20mA ②0-10V ③485通信 ④其他 |
8 |
| XＳＬ２０２ | 2 | 10 | 8 | ||||||
| XＳＬ２０４ | 4 | 15 | 8 | ||||||
| XＳＬ２０８ | 8 | 1 | 50/60 | 25 | 10 | ||||
| XＳＬ２１０ | 10 | 40 | 10 | ||||||
| XＳＬ３１２ | 12 | 65 | 90 | 24.5 | |||||
| XＳＬ３１４ | 14 | 100 | |||||||
| XＳＬ３１６ | 16 | 100 | 110 | ||||||
| XＳＬ３２０ | 20 | 130 | |||||||
| XＳＬ３２５ | 25 | 130 |
